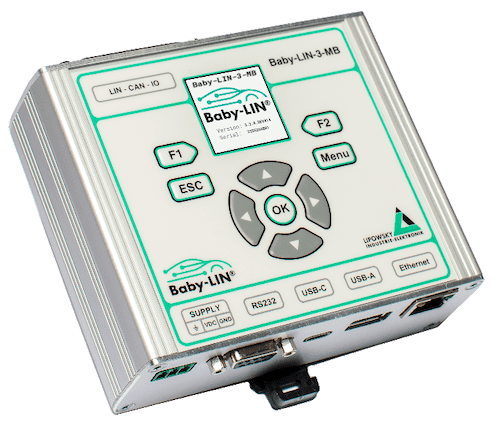

Baby-LIN-3-MB
Descripción
El Baby-LIN-3-MB es un sistema de simulación LIN y CAN con interfaz RS-232 y Ethernet. Esto le permite ampliar su PLC con protocolos de red y funciones de mantenimiento remoto para una actualización a la industria 4.0. Gracias a la posibilidad de alternar entre múltiples configuraciones de bus y a su amplia gama de funciones y posibles extensiones, el Baby-LIN-3-MB puede personalizarse para diversas aplicaciones.
- Se pueden almacenar varios SDF en la unidad flash interna. Al menos 1 GB reservado para SDF específicos del usuario
- La pantalla integrada de 1,54" y el teclado permiten una fácil configuración de los parámetros de red o la selección de SDF.
- Un SAI (sistema de alimentación ininterrumpida) integrado permite el apagado seguro del sistema durante fallos de alimentación o lo mantiene en funcionamiento en breves caídas de tensión.
- El Baby-LIN-3-MB cuenta con puertos internos para hasta dos interfaces de extensión. Estos puertos de extensión (ExPORT) permiten la modularización del dispositivo.
Especificaciones técnicas
Dispositivo
- Alimentación: 8-50 VCC
- Alimentación mediante conector de 3 pines (MC 1,5/3-ST-3,81)
- Teclado de membrana integrado con 9 teclas
- Pantalla a color IPS de 1,54" con resolución de 232 x 232 píxeles
- Reloj en tiempo real (RTC) de alta precisión con batería de respaldo
- CPU: ARM Cortex-A7 de doble núcleo a 650 MHz con 512 MB de RAM para el sistema Linux y las aplicaciones host, además de un procesador Cortex M7 a 480 MHz para la comunicación y las E/S
- Consumo típico de corriente: 200 mA a 24 VCC
- Aislamiento galvánico de todas las interfaces de comunicación con la fuente de alimentación
- UPS (sistema de alimentación ininterrumpida) integrado para evitar la pérdida de datos
Interfaz: LIN
- 1 interfaz LIN-Bus disponible por defecto
- 1 interfaz LIN-Bus opcional disponible en el hardware, pero no activada
- 4 interfaces LIN-Bus disponibles mediante módulos de hardware. Se requieren extensiones de hardware adicionales.
- Conexión LIN-Bus mediante conector Sub-D de 25 pines; las extensiones utilizan su propio conector SUB-D9
- Alimentación del LIN-Bus: 8-26 VCC
- Velocidad en baudios del bus LIN: hasta 115 200 baudios (compatible con protocolos fuera de la especificación LIN)
- Versiones LIN compatibles: V1.2, V1.3, ..., V2.2
- Protocolos relacionados con LIN compatibles: Cooling y SAE J2602
- Resistencia interna conmutable de 1 kΩ para emulación de nodo maestro
- Longitud máxima del cable de señal para LIN-Bus: 30 m
Interfaz: CAN
- 2 interfaces CAN-HS-Bus según ISO-11898 con velocidades en baudios de datos de hasta 1 MBit/s Disponible en el hardware, pero no activado
- Ambas interfaces CAN-HS-Bus se pueden actualizar a CAN-FD-Bus según ISO-11898-1:2015 con velocidades de transmisión de datos de hasta 8 MBit/s
- Resistencia de terminación interna conmutable de 120Ω para cada interfaz
- Conexión CAN-FD-Bus mediante conector de 3 pines (MCVR 1,5/3-ST-3,81)
- El segundo bus CAN está aislado galvánicamente de los otros dos buses y del resto del sistema
- Longitud máxima del cable de señal para CAN-Bus: 30 m
Interfaz: E/S Digitales de baja velocidad
- 3 entradas digitales
- Tensión de entrada de 5 V a 60 V
- Aislamiento galvánico del resto del sistema
- 1 interruptor de estado sólido con aislamiento eléctrico (máx. 32 V, máx. 190 mA)
Interfaz: E/S Digitales de alta velocidad
- 4 entradas digitales de alta velocidad y salidas de lado alto; en tres de ellas, la entrada y la salida se combinan
- Compatible con frecuencias PWM de hasta 20 kHz con 5 pasos de ciclo de trabajo del 0,1 %
- Aislamiento galvánico del resto del sistema con fuente de alimentación propia
- Tensión de alimentación de 7 V a 50 V, que puede ser de tan solo 1 V solo para las salidas
- Máximo de 2,2 A para las cuatro salidas o una
- Medición de corriente (10 bits, 3 % de precisión) para la corriente de salida combinada
Interfaz: USB
- 2 USB 2.0 de alta velocidad Interfaces (480 Mbit/s) a través de un conector USB-A y un conector USB-C
- Corriente máxima por puerto: 500 mA
- Sistemas de archivos compatibles: FAT-32, FAT-16 y exFAT
- USB-C permite añadir dispositivos Baby-LIN-3 adicionales (3)
Interfaz: Ethernet
- Ethernet a través de conector RJ-45
- Velocidad de transferencia: 10/100/1000 Mbit
- Función MDI-X automática
- Protocolo de comandos: TCP-IP en el puerto 10002
- Interfaz web para eventos del dispositivo, información del sistema y carga sencilla de archivos SDF
- Compatible con EEE (Ethernet de eficiencia energética)
Interfaz: RS232
- Conexión en serie a través de conector hembra Sub-D-9
- Velocidad de datos: 9600 baudios (predeterminado) a 115,2 kBaudios
- Bits de datos, bit de paridad, bit de parada: 8-N-1
Carcasa
- Grado de protección: IP20
- Temperatura de funcionamiento: -20° a 60° Celsius.
- Peso: 410 g

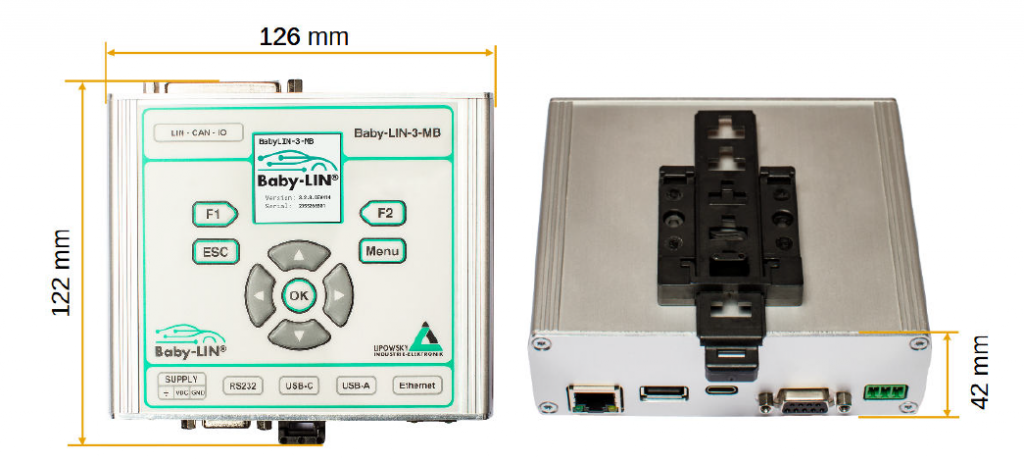

- Dimensiones de la caja [mm]: 126 x 122 x 42 (largo x ancho x alto). Elementos como conectores, botones y el adaptador de montaje en riel de perfil de sombrero no están incluidos
- Montaje: Riel de perfil de sombrero (TS 35)
